GYPYD363H löögikindla keevitusega liblikventiili on meie tehniline personal optimeerinud pärast sarnaste välismaiste toodete struktuuri ja omaduste omaksvõtmist ning originaaltoodete kasutamisel esinevate puuduste kõrvaldamist, muutes selle kasutusea vastupidavamaks ja tihenduse usaldusväärsemaks. Liblikventiil kasutab kolmemõõtmelist ekstsentrilist disainipõhimõtet ja tihendpaar koosneb kahest kattuvast koonusekujulisest kaldosast. Pärast ventiili korpuse ja klapipesa ekstsentrilise väärtuse saavutamist võimaldab liblikplaadi pöörlemiskeskus saavutada avamise ja sulgemise kohese kontakti ja eraldumise. Labürinttihend saavutatakse liblikplaadi, tihendusrõnga metalli ja grafiidi lamineeritud struktuuriga, mis mitte ainult ei vähenda ventiili lülitusmomenti, vaid tagab ka liblikventiili tihendusvõime. Rõhu liblikventiil vähendab ekstsentrilisuse väärtust ja suurendab liblikplaadi, klapivõlli ja ajami tugevust, et saavutada liblikventiili sisse- ja väljalaskeava kahesuunalise tihendi nullleke.
Struktuurilised omadused
1. Kompaktne struktuur, väike suurus, kerge kaal, paindlik töö, lihtne kasutada;
2. Kasutusel on kolmemõõtmeline ekstsentriline mitmekihiline kõva tihendusstruktuur, mille tihendusomadused on usaldusväärsed ja lekkevabad ；
3. Ventiilil puudub äärik, mis muudab torujuhtme isolatsiooni ja pakkimise mugavamaks ja ilusamaks; 4. Sellel on kõrge temperatuuri ja rõhu taluvus, korrosioonikindlus ja kulumiskindlus.
Täitmise standard
Projekteerimine ja tootmine: GB/T12238, JB/T8527
Keevitussuurus: GB/T12224
Konstruktsiooni pikkus: GB/T122
Katse ja kontroll: GB/T13927, JB/T9092
Toimimisparameeter
Kohaldatav temperatuur: Süsinikteras: -29 ℃ ~ 425' ℃ Roostevaba teras: -409C ~ 600°
Käigukasti vorm: ussiajam, pneumaatiline ajam, elektriajam, HVDR-ajam

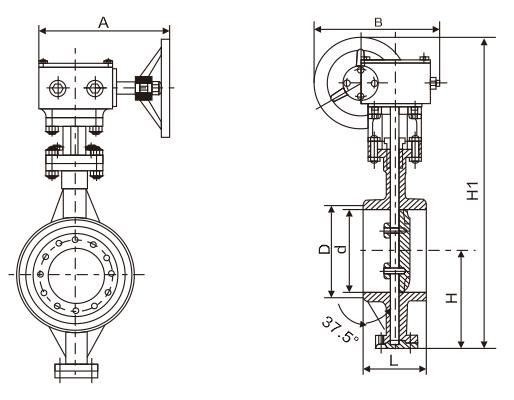

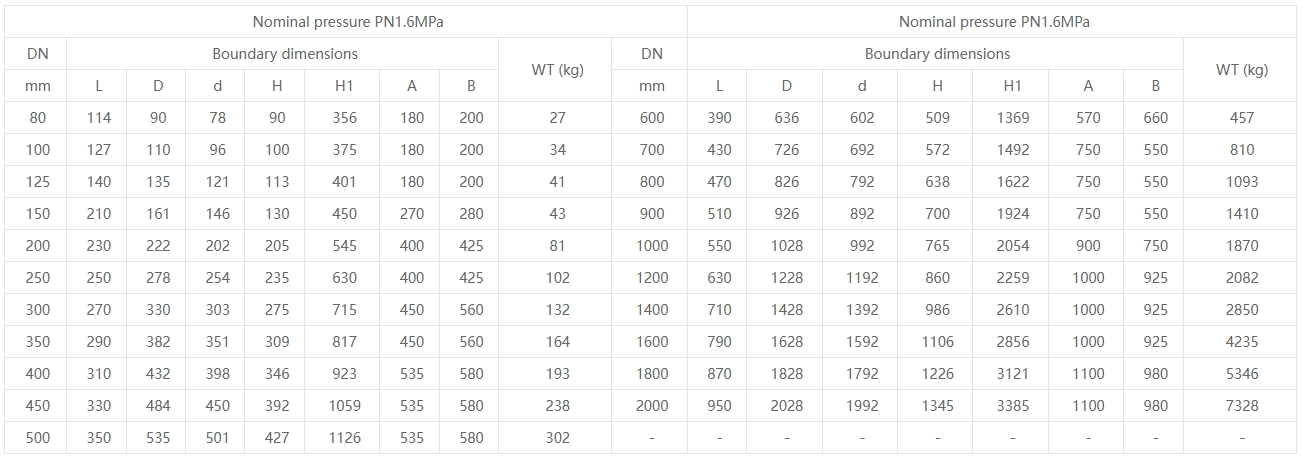

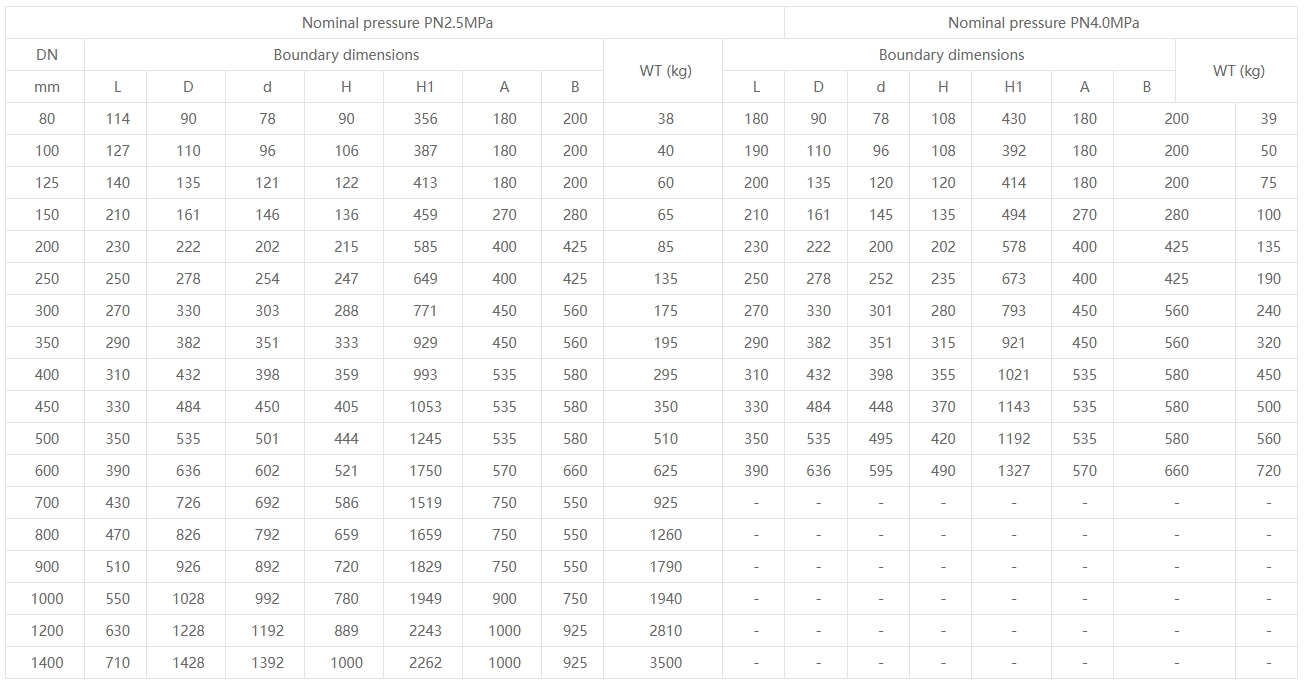

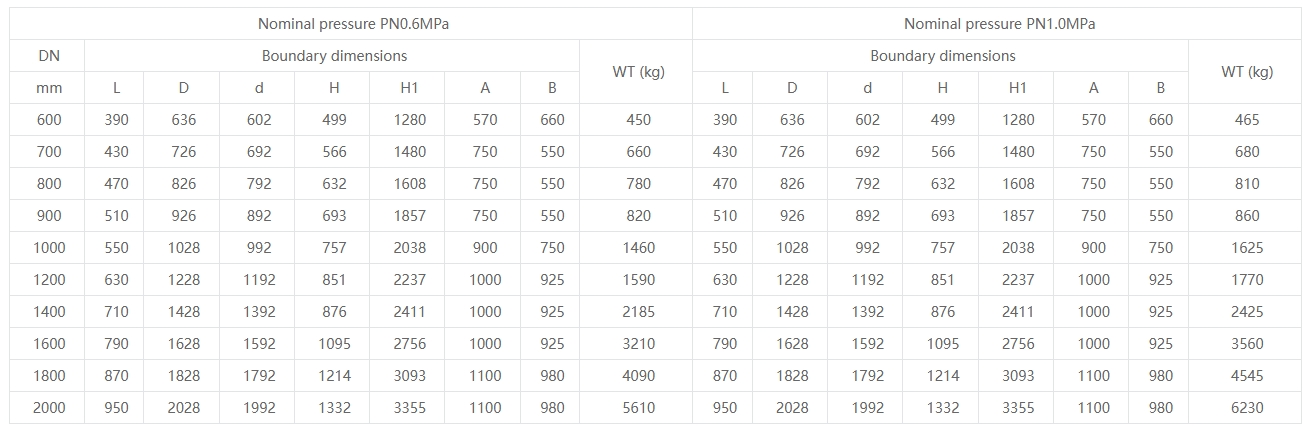

toote mõõtmed
